方案简介
无磁智能水表方案基于N32L436无磁芯片实现水表相关计量功能 ，？榉治⑸湎呷徒邮障 圈 ，下面安装有可转动的铁皮 ，铁皮转动将影响线圈接收到的信号强度 ，通过对信号强度变化的监测可以实现水表计量功能。功能主要包括水表圈数计量、低功耗管理、人机交互等。

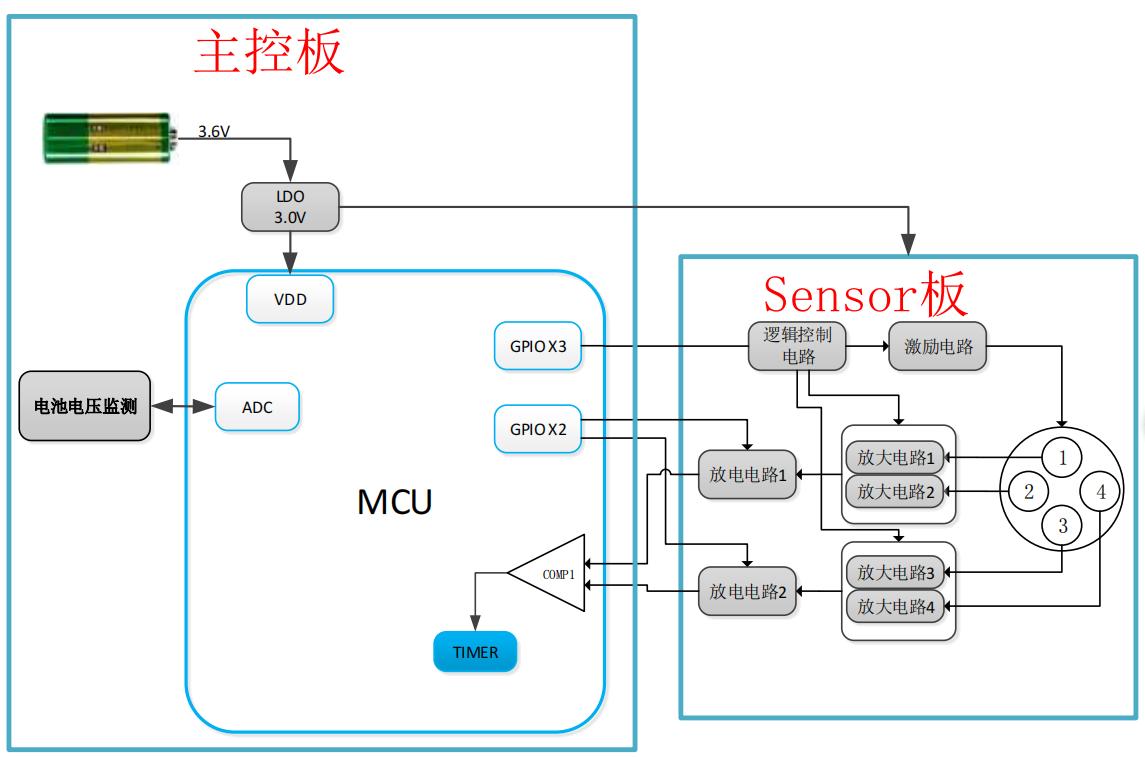

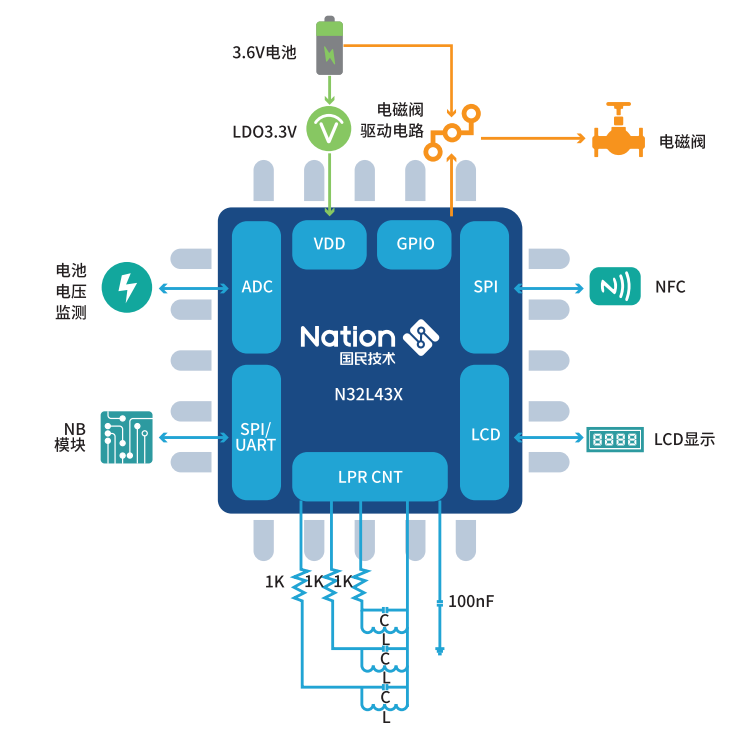

系统框图
图 1 系统架构图
该系统采用主控板和 Sensor 板两板分离的方案 ，适配表体结构设计 ，主控板包含 MCU 最小 系统、电池电压检测电路 ，系统采用锂电池供电。 Sensor 板包含逻辑控制电路、PCB 线圈（1 个初级线圈和 4 个次级线圈）、激励电路、放 大电路、放电电路。
方案规格参数
● 测量距离：10mm
● 工作电压：3.0V~3.6V（电池供电）
● 平均功耗： 15ua
● 最小计量单位：0.001 m3=1L
● 计量精确度：+-0.01%
● 工作温度：-10~ 65°
主控参数：
● N32L43xx系列 32bit ARM Cortex-M4 内核 ，
● 最高工作主频 108MHz ，支持浮点运算和 DSP 指令 ，
● 集成高128KB 嵌入式 Flash ，32KB SRAM ，
● 内置 1 个 12bit 5Msps ADC ，2 路独立轨到轨运算放大器 ，
● 2 个高速比较器 ，
● 1 个 1Msps 12bit DAC ，
● 支持多达 24 通道电容式触摸按键 ，
● 集成低功耗流量计量？
● 集成多路 U(S)ART、LPUART、I2C、SPI、USB、CAN 等数字通信接口,
● Segment LCD 驱动接口,
● 内置多种密码算法硬件加速引擎
方案特点
使用印刷线圈传感器感应水表转动 ，实现计量功能 ，具有检测距离远 ，不受强磁干扰的特点。
方案优势
使用无磁线圈传感器计量 ，整体没有磁性元件 ，相对于市面上干簧管和霍尔
传感器等方案具有不受强磁干扰 ，检测距离远 ，安装方便的优点。
应用场景
主要应用于表计行业。
